直線/伺服電機驅動 支持在線掃碼吸附/加熱模塊集成式視覺系統 MES數據交互膠水軌跡AVI檢測

產品類型

在線式精密點膠設備桌面式視覺點膠機 全自動點膠設備潔凈環境點膠設備壓電噴射閥精密螺桿閥桌面式點膠機-三軸桌面式點膠機-三軸雙Y 桌面式點膠機-四軸桌面式點膠機

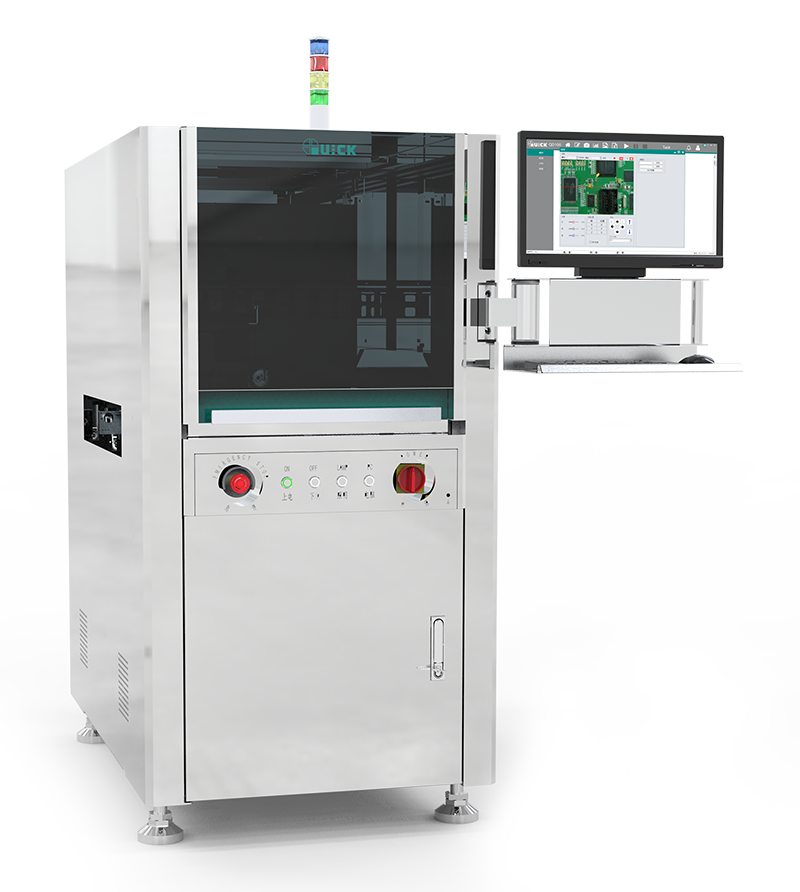

功能配置	QS800H	QM800
重復精度	XYZ：10μm@3σ	XYZ：10μm@3σ
定位精度	XY：30μm@3σ	XY：15μm@3σ
最大速度	XY：1000ｍｍ/s	XY：1200ｍｍ/s
加速度	XY：1.0g	XY：1.5g
驅動系統	XYZ伺服電機	XY直線電機+Z伺服電機
外型尺寸	L=1310mm 、W=800mm 、H=1530mm	L=1310mm 、W=800mm 、H=1530mm
設備重量	750kg	1200kg

功能配置	QT300S	QT400A
重復精度	XY：5μm@3σ Z：10μm@3σ	XY：5μm@3σ Z：10μm@3σ
定位精度	XY：25μm@3σ	XY：25μm@3σ
最大速度	1000/1000/300	1000/1000/300
加速度	1.0ｇ/1.0ｇ/0.5ｇ	1.0ｇ/1.0ｇ/0.5ｇ
驅動系統	伺服電機+高精密絲桿模組	伺服電機+高精密絲桿模組
外型尺寸	98kg	120kg
設備重量	528590630	628690630

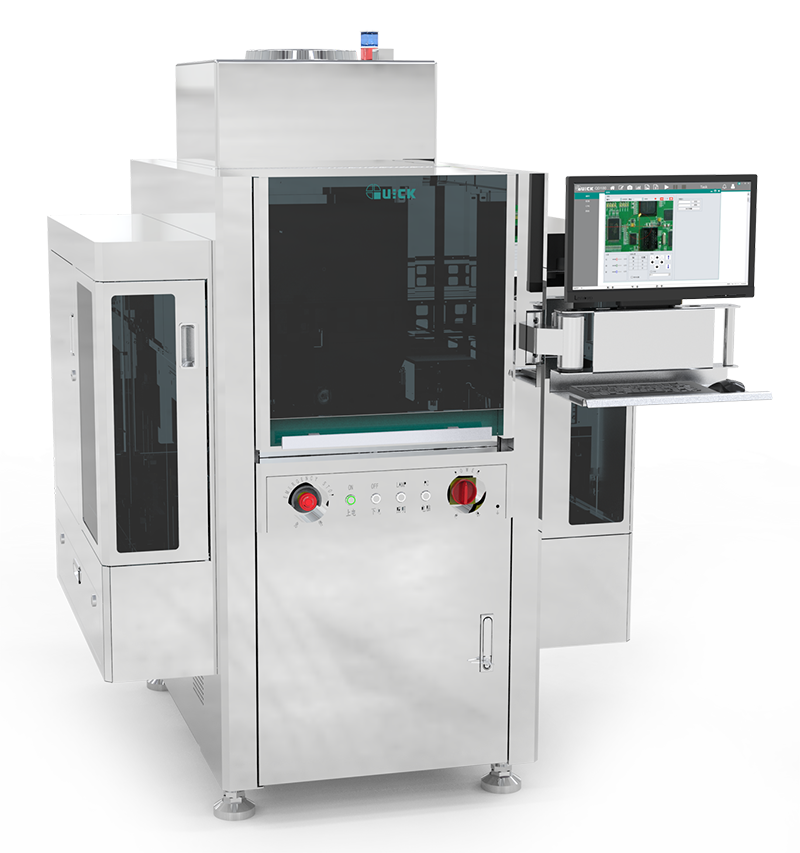

功能配置	QM800A　百級無塵（千級車間）
重復精度	XYZ：10μm@3σ
定位精度	XY：15μm@3σ
最大速度	XY：1200ｍｍ/s
加速度	1.5ｇ
驅動系統	XY直線電機+Z伺服電機
外型尺寸	L=1310mm 、W=1560mm 、H=1850mm
設備重量	1300kg

功能配置	QS800S	QM800S	QT300S
重復精度	XYZ：10μm@3σ	XYZ：10μm@3σ	XY：5μm@3σ Z：10μm@3σ
定位精度	XY：30μm@3σ	XY：15μm@3σ	XY：25μm@3σ
最大速度	XY：1000ｍｍ/s	XY：1200ｍｍ/s	XY：1000/1000/300ｍｍ/s
加速度	XYZ：1.0g/1.0g/0.5g	XYZ：1.5g/1.5g/0.5g	XYZ：1.0g/1.0g/0.5g
驅動系統	XYZ伺服電機	XY直線電機+Z伺服電機	伺服電機+高精密絲桿模組
外型尺寸	L=1310mm 、W=800mm 、H=1530mm	L=1310mm 、W=800mm 、H=1500mm	528590630
設備重量	750kg	1200kg	98kg

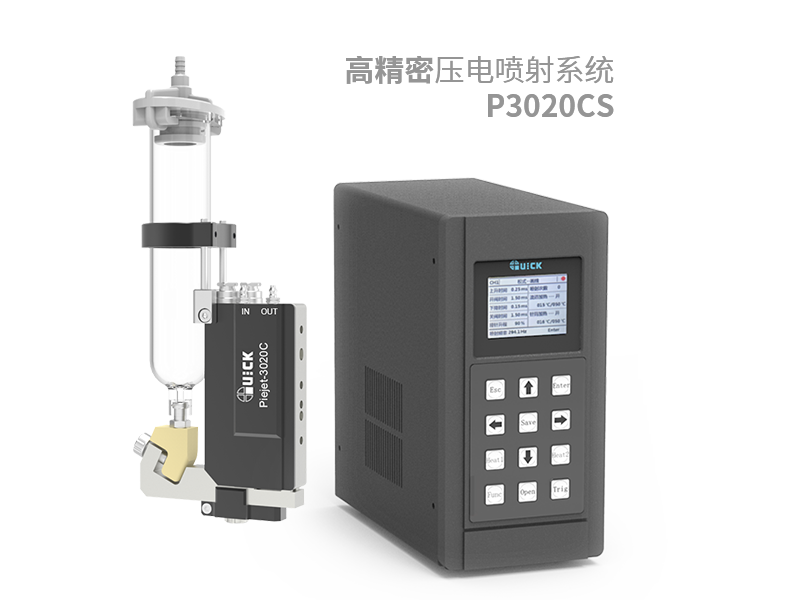

P3020C壓電噴射閥性能參數
最大工作頻率	1000 Hz
最小點直徑	0.2mm
最佳粘度范圍	1～200000Cps
外形尺寸	77mm×25mm×126mm
重量	400g
可接針筒規格	10cc、30cc、50cc
密封件	耐腐蝕，耐高溫材料
最高加熱溫度	20-80℃
專注流體應用：	底部填充（underfill）引腳包封（pin encapsulation）精密涂覆（conformal coating）邦定（edge/corner bonding）表面貼裝（surface mounted package）圍壩填充（dam&fill）點紅膠 FPC元器件補強 油脂

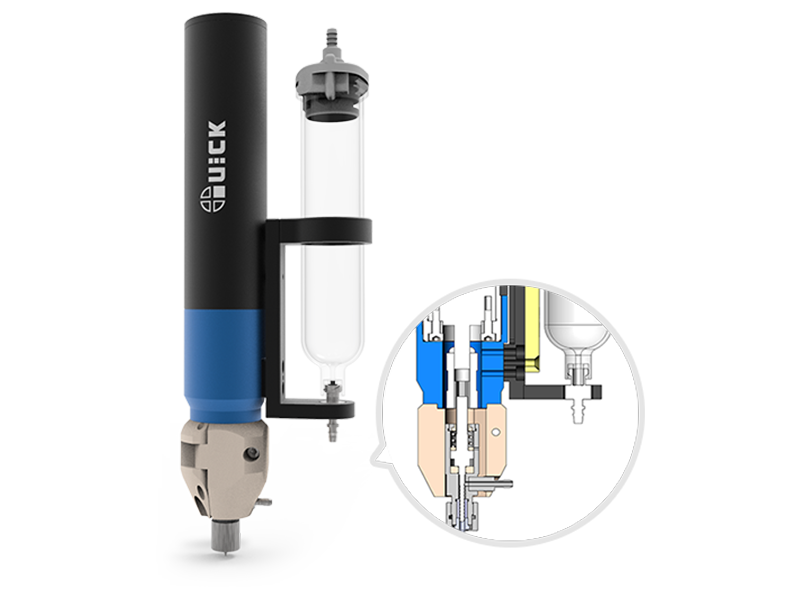

規格	參數
外形尺寸	379085mm
重量	230g
流體進料口	Luer魯爾接頭
螺桿類型	P2, P2.5, P3.0
材料粘度范圍	6,000-1,300,,000 cps
重復精度	±3.0%
應用膠黏劑	錫膏導熱膠，導電銀漿 UV膠油脂硅膠環氧膠...

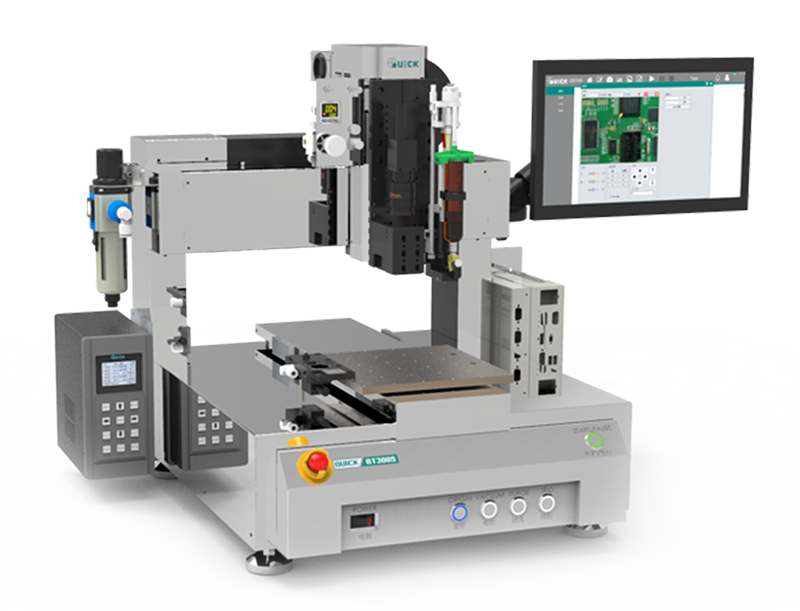

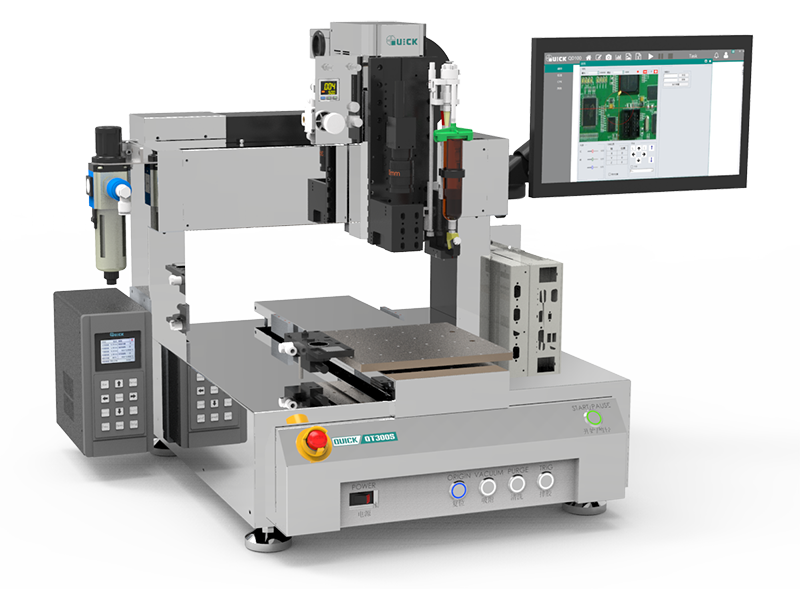

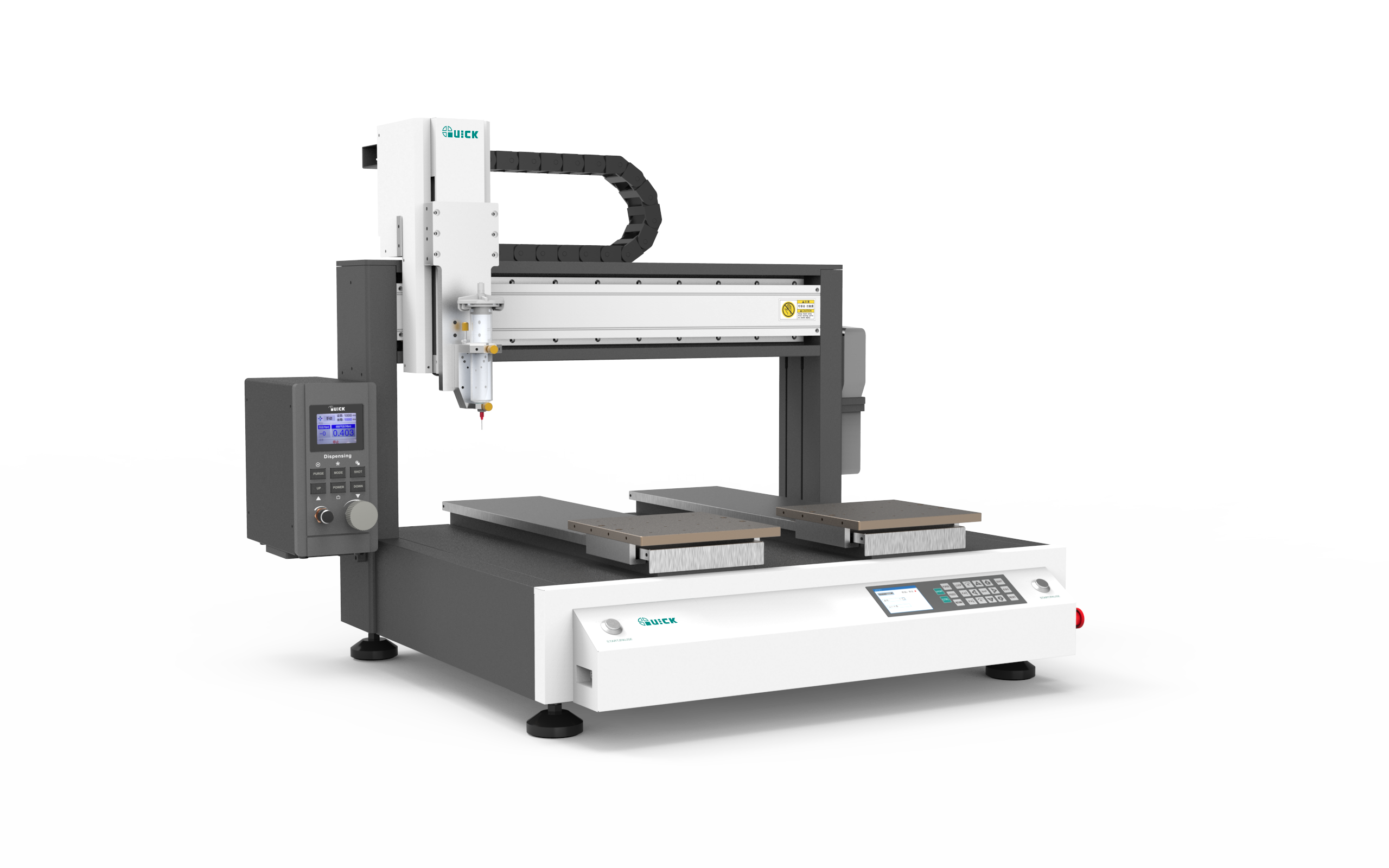

型號		QUICK ET8383	QUICK ET8483
機臺電源		100~240VAC	100~240VAC
電機控制軸數		3軸	3軸
軸動范圍	X/Y/Z軸	300/300/100 mm	400/400/100 mm
軸動速度范圍	X/Y軸	0.1～600 （mm/sec）	0.1～600 （mm/sec）
	Z軸	0.1～300 （mm/sec）	0.1～300 （mm/sec）
重復位置精度	X/Y/Z軸	±0.01 mm	±0.01 mm
負載重量	平臺	8 Kg	8 Kg
	機頭（Z軸）	2 Kg （步進電機+皮帶）	2 Kg （步進電機+皮帶）
速度控制		三維直線、圓弧插補，帶速度前瞻的自動升降速處理
示教文件容量		最多999個文件，最多60000個點
加工文件容量		最多255個文件
使用環境	溫度	0～40℃
	濕度	20％～90％（無結露）
外形尺寸W×D×H		650610650mm	750710650mm
重量		36kg	48kg

型號		QUICK ET8583YA
機臺電源		100~240VAC
電機控制軸數		3軸
軸動范圍	X/Y/Z軸	500/400/100mm
軸動速度范圍	X/Y軸	0.1～800 （mm/sec）
軸動速度范圍	Z軸	0.1～300 （mm/sec）
重復位置精度	X/Y/Z軸	±0.01 mm
負載重量	平臺	8 Kg
負載重量	機頭（Z軸）	2 Kg （步進電機+皮帶）
速度控制		三維直線、圓弧插補，帶速度前瞻的自動升降速處理
示教文件容量		最多999個文件，最多60000個點
加工文件容量		最多255個文件
使用環境	溫度	0～40℃
使用環境	濕度	20％～90％（無結露）
外形尺寸W×D×H		840760655（mm）

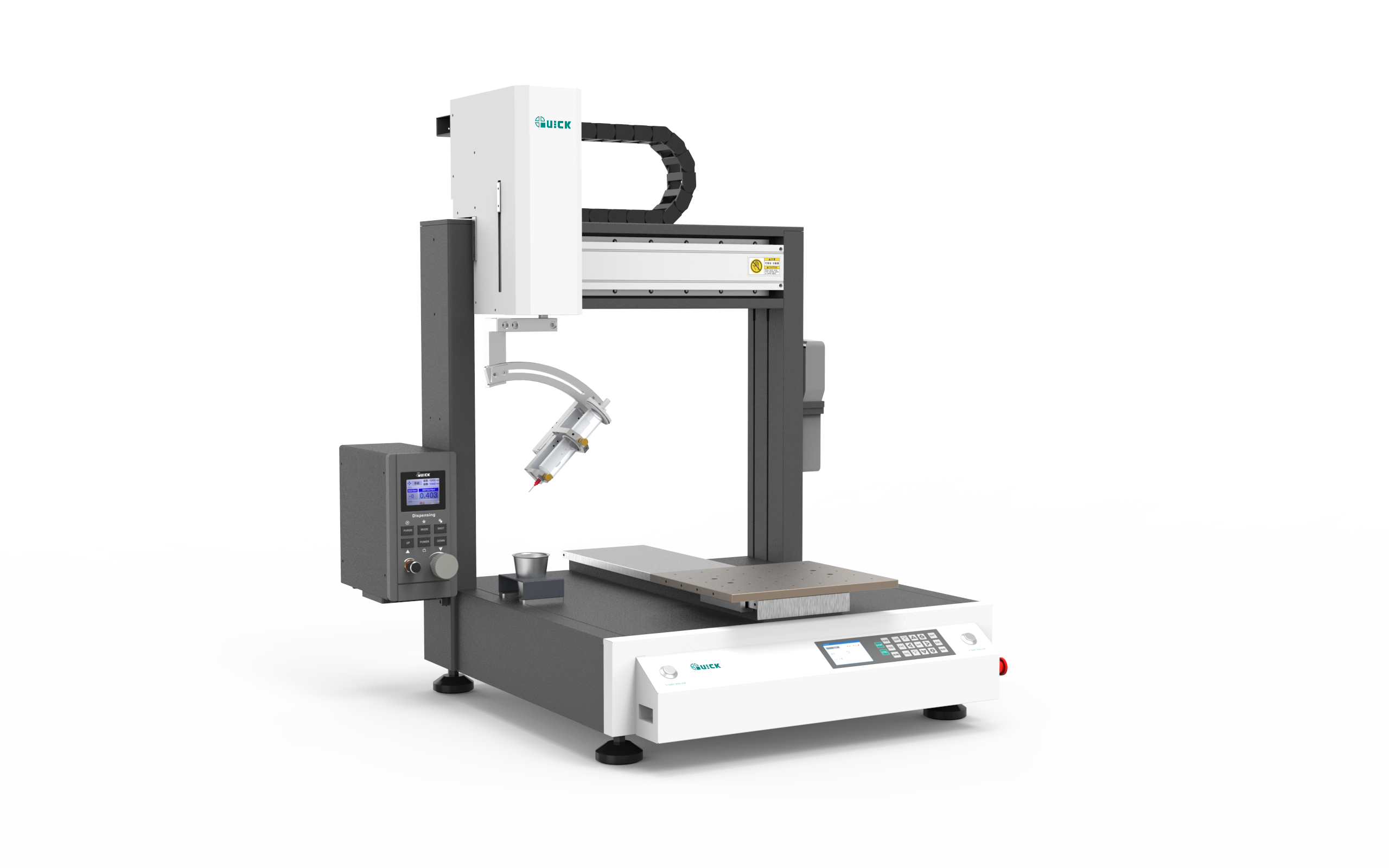

型號		QUICK ET8484
機臺電源		100~240VAC
電機控制軸數		4軸
軸動范圍	X/Y/Z/R 軸	400/400/100mm*±180°
軸動速度范圍	X/Y軸	0.1～600 （mm/sec）
軸動速度范圍	Z軸	0.1～300 （mm/sec）
重復位置精度	X/Y/Z軸	±0.01 mm
負載重量	平臺	8Kg
負載重量	機頭（ZR軸）	3Kg （步進電機+精密滾珠絲桿）
速度控制		三維直線、圓弧插補，帶速度前瞻的自動升降速處理
示教文件容量		最多999個文件，最多60000個點
加工文件容量		最多255個文件
使用環境	溫度	0～40℃
使用環境	濕度	20％～90％（無結露）
外形尺寸W×D×H		690765836mm
重量		49kg

型號		QUICK ET8J493SF
機臺電源		100~240VAC
電機控制軸數		3軸
軸動范圍	X/Y/Z 軸	400/400/100 mm
軸動速度范圍	X/Y軸	0.1～800 （mm/sec）
軸動速度范圍	Z軸	0.1～300 （mm/sec）
重復位置精度	X/Y/Z軸	±0.01 mm
負載重量	平臺	8Kg （伺服電機+精密滾珠絲桿）
負載重量	機頭（Z軸）	5Kg （伺服電機+精密滾珠絲桿）
速度控制		三維直線、圓弧插補，帶速度前瞻的自動升降速處理
示教文件容量		最多999個文件，最多60000個點
加工文件容量		最多255個文件
使用環境	溫度	0～40℃
使用環境	濕度	20％～90％（無結露）
外形尺寸W×D×H		800750655mm（不含顯示器支架）
重量		67kg

應用領域

引腳包封&精密涂覆

底部填充&堆棧封裝POP

點錫膏&紅膠

窄邊框點膠

MiniLed應用

FPC&PCB元器件補強

輔助焊接：點Flux/助焊膏

CCM/VCM應用

Bonding

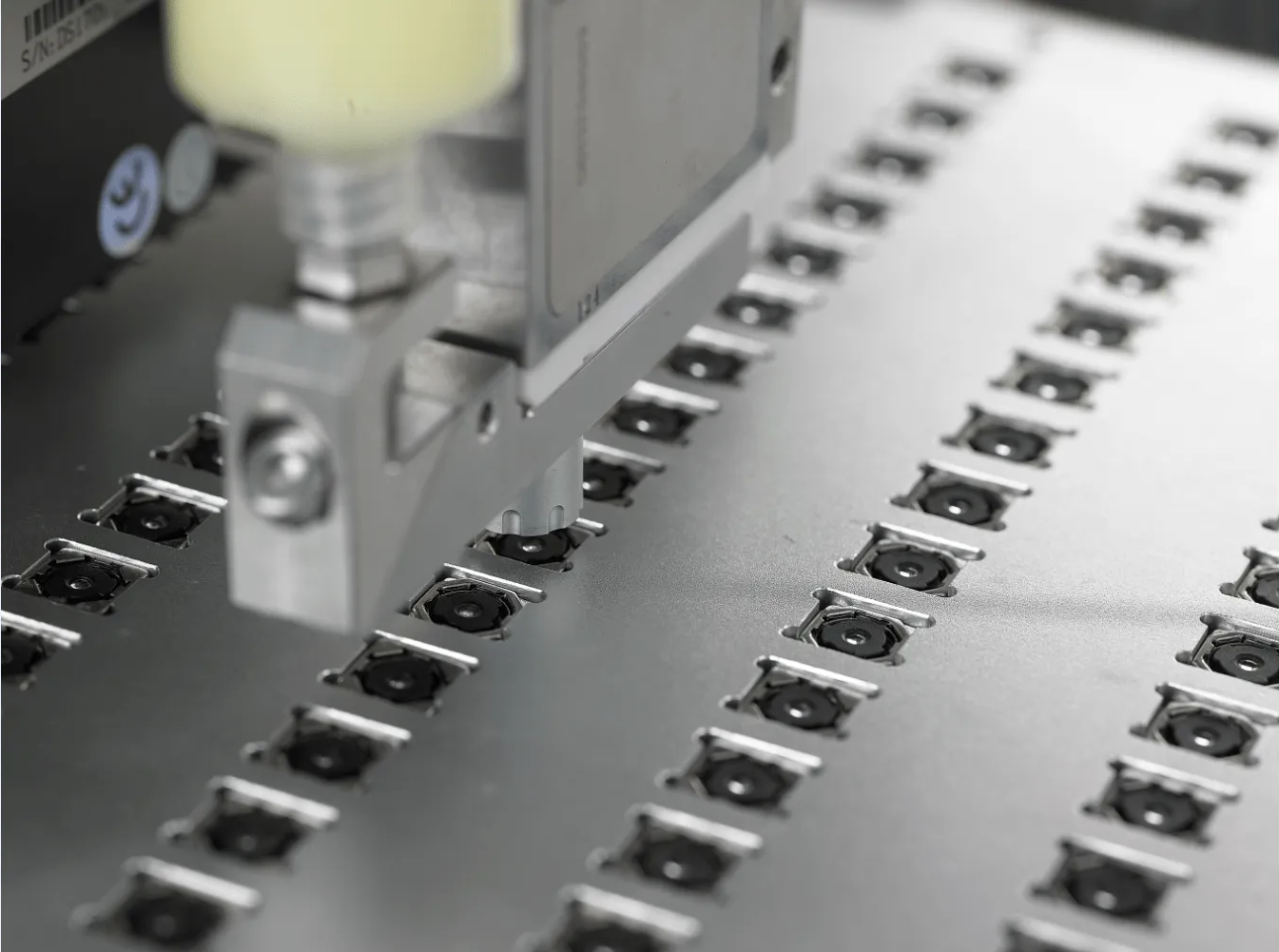

CCM/VCM精密點膠解決方案

智能終端、AR/VR智能穿戴、新能源汽車智能駕駛、智能家居等行業的蓬勃發展促使CCM/VCM市場需求量劇增，CCM模組生產制程中點膠工藝廣泛應用，如脖子膠，逃氣孔點膠，蘑菇頭點膠，花瓣點膠，F(xiàn)PC補強；VCM馬達Pin腳焊點的點膠保護；雙攝三攝支架縫隙點膠以及模組防塵防水點膠等應用

· 膠水復檢，杜絕批量不良

· 全自動彈夾式自動上下料

· 采用輪廓識別，無需Mark定位

· 傾斜式點膠，滿足多角度應用需求

· 進板狀態檢測，避免因產品變形導致的撞擊

更多智能終端應用

VCM&CCM工藝應用

智能駕駛ADAS之激光雷達精密點膠解決方案

激光雷達鏡片固定點膠行業應用：

· 對多片不同鏡片在不同位置進行UV膠的點膠固定；

· 點膠品質要求高，不允許有任何散點和溢膠現象；

· 產品治具落差大，需要兼顧不同臺階面的點膠要求，配置激光測高，保證點膠穩定性；

· 產品種類多，滿足多產品的快速靈活換線生產；

· 設備滿足百級潔凈環境等級。

更多新能源汽車/新能源解決方案

Mini-LED背光精密點膠解決方案

DAM&FILL

圍壩&填充工藝

前道工序：固晶+回流

LENS

Lens點膠工藝

前道工序：固晶+回流

點Flux/錫膏

FPC與PCB焊接前，進行點Flux&錫膏工藝

后道工序：FPC熱壓焊

FPC補強

FPC UV補強工藝

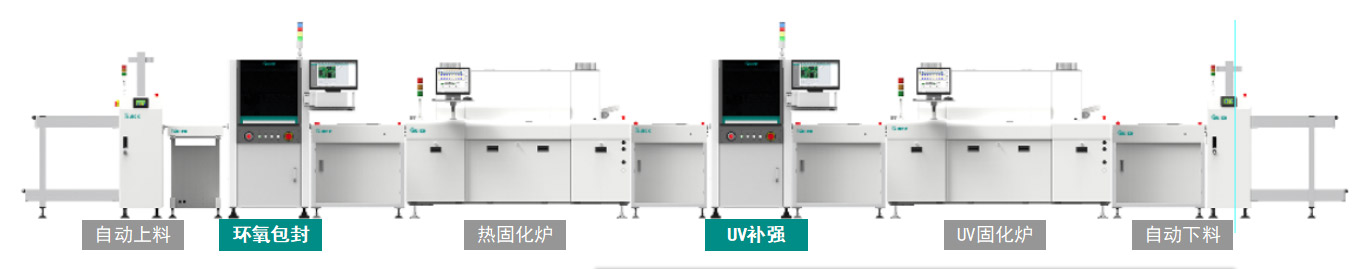

元器件包封/補強精密點膠解決方案

· 三防：防霉菌、防鹽霧、防潮濕	· 加固元器件，使元器件有一定的抗震能力
· 加固焊腳/引腳，使元器件焊腳/引腳更穩固	· 特殊位置不允許沾膠，溢膠寬度需控制在一定范圍內
· 做整體包封工藝的元器件需被膠水完全包裹住，不能有漏空的位置；	· 做引腳/焊腳包封工藝元器件，引腳/焊腳需被膠水包裹住。

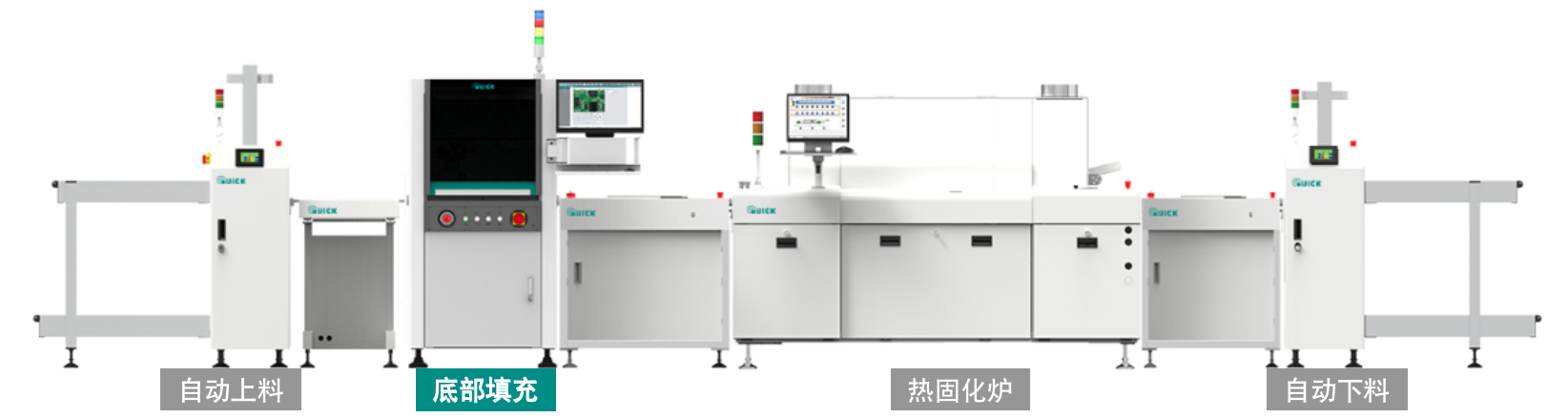

底部填充 Underfill 精密點膠解決方案

· 施膠方式：單邊/L型/U型；

· 膠重控制：膠重線規劃施膠；

· 時鐘控制：定時間隔重復施膠；

· 旋轉傾斜施膠：滿足更小溢膠寬度要求。

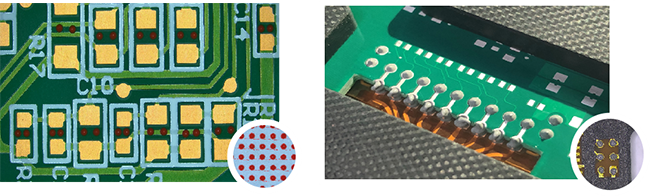

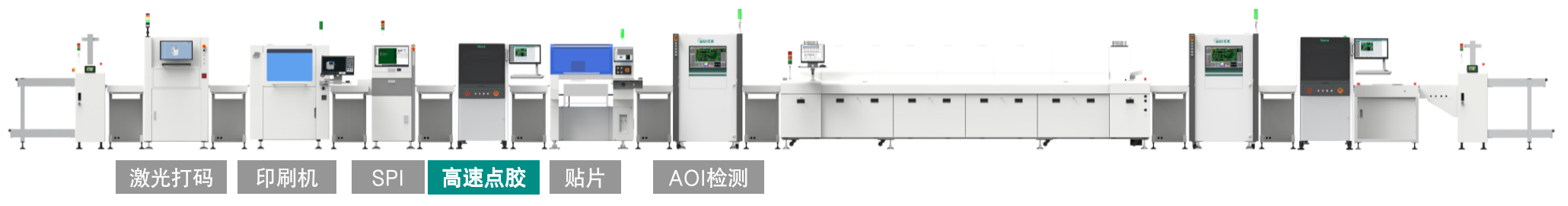

SMT紅膠 & 錫膏精密點膠解決方案

· 點紅膠工藝主要作用是增加元器件的粘接性，防止元器件在過爐過程中出現位移、脫落，以及增加大元器件的牢固性，主要應用于SMT貼片、波峰焊工藝。

· 點錫膏是焊接的前道工藝，主要應用于空間受限無法印刷錫膏的SMT元件與PCB焊接、FPC與FPC焊接、FPC上通孔插件的焊接以及FPC與過孔PCB等焊接工藝前的錫膏噴涂。

· 膠量控制、出膠一致性、高效率運行下品質穩定性；

· 設備穩定性，滿足高速度飛行作業需求。
